CABINE DI VERNICIATURA
Una soluzione efficace, compatta e sicura
CABINE DI VERNICIATURA
La cabina di verniciatura é progettata per garantire un’efficiente aspirazione e filtrazione dell’aria durante i processi di verniciatura a liquido, sia con prodotti a base solvente che a base acqua.
Vengono utilizzate per applicare rivestimenti su superfici metalliche, in legno, plastica e altri materiali. Rappresentano una soluzione efficace, compatta e sicura per ridurre la dispersione di particelle inquinanti nell’ambiente di lavoro, migliorando la qualità della finitura e la tutela degli operatori.
Una cabina per verniciatura ben progettata, non solo ottimizza la qualità del processo, ma garantisce anche un ambiente di lavoro più sicuro, ed efficiente. Scegliere la giusta configurazione filtrante significa investire in un sistema di verniciatura sostenibile, performante e in linea con le esigenze produttive moderne.
CONFIGURAZIONI DI CABINE DI VERNICIATURA
Esistono diverse configurazioni di cabine di verniciatura a secco, adattabili alle specifiche esigenze produttive
- Cabine a secco: utilizzano filtri per catturare l’overspray, riducendo l’impatto ambientale;
- Cabine a velo d’acqua: impiegano un flusso d’acqua per abbattere le particelle di vernice in eccesso;
- Cabine forno: combinano la fase di verniciatura con l’essiccazione, accelerando i tempi di produzione;
AGGIUNGI TESTO
FUNZIONAMENTO DELLA CABINA DI VERNICIATURA

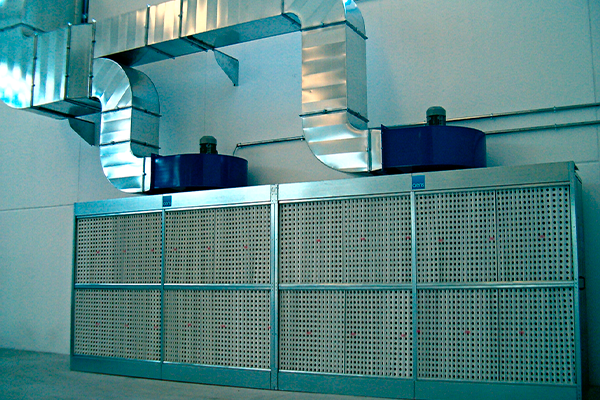

Nella cabina di verniciatura a secco, la polvere di vernice in sospensione viene aspirata direttamente dalla parete frontale inclinata che favorisce un’aspirazione omogenea su tutta la superficie.
La cabina di verniciatura è realizzata con una struttura modulare in pannelli di lamiera zincata, sigillati e assemblati con bulloneria ad alta resistenza.
Il sistema filtrante si compone di due stadi: un primo filtro in cartone ignifugo con fori disassati per la separazione delle particelle più grossolane, e un secondo filtro in fibra di vetro a densità progressiva, montato su telaio metallico, per la trattenuta delle polveri più fini.
VANTAGGI DELLE CABINE DI VERNICIATURA A POLVERE
- Elevata Efficienza di Filtrazione: Grazie a sistemi di filtrazione multistadio, le cabine catturano efficacemente le particelle di vernice, garantendo un’aria più pulita e sicura nell’ambiente di lavoro;
- Risparmio Energetico: L’adozione di ventilatori ad alta efficienza e la progettazione ottimizzata del flusso d’aria contribuiscono a ridurre il consumo energetico, abbattendo i costi operativi.;
- Flessibilità di Installazione: Disponibili in diverse dimensioni e configurazioni, le cabine possono essere personalizzate per adattarsi alle specifiche esigenze produttive e agli spazi disponibili;
- Manutenzione Semplificata: La facilità di accesso ai filtri rendono le operazioni di manutenzione rapide e meno onerose;
- Conformità Normativa: Progettate nel rispetto delle vigenti normative ambientali e di sicurezza, assicurano un ambiente di lavoro conforme e protetto.
Aeris rappresenta un partner ideale per tutte le aziende che cercano efficienza, qualità, sicurezza e innovazione.
Richiedi una consulenza gratuita e personalizzata per individuare la soluzione di filtrazione più adatta alla tua azienda.
FILTRI A CARTUCCE ...
APPLICAZIONI E SETTORI
Questi filtri trovano utilizzo in molteplici settori quali:
FAQ
Quali sono le differenze principali tra una cabina di verniciatura a secco e una a velo d'acqua?
La scelta dipende dalla frequenza di utilizzo e dal volume di produzione. Le cabine a secco utilizzano filtri statici (come filtri inerziali in cartone o filtri in fibra di vetro) per trattenere l’overspray; sono ideali per produzioni medio-basse o flessibili, offrendo costi di installazione inferiori e una manutenzione semplice. Le cabine a velo d’acqua, invece, sfruttano una cortina d’acqua continua che cattura le particelle di vernice, convogliandole in una vasca di raccolta; sono la soluzione ottimale per turni di lavoro intensivi e grandi volumi, poiché mantengono l’efficienza costante nel tempo e riducono la frequenza di sostituzione dei filtri a secco successivi.
Come viene garantita la sicurezza degli operatori e il ricircolo corretto dell'aria nella cabina?
La sicurezza si basa su un preciso bilanciamento fluidodinamico. Un ventilatore ad alta efficienza aspira l’aria attraverso la cabina generando un flusso costante e controllato (frontale o verticale a flusso discendente) che allontana immediatamente i vapori di solvente e l’overspray dal raggio d’azione dell’operatore. La velocità dell’aria viene dimensionata in conformità alle norme di igiene industriale per evitare zone di ristagno. L’aria pulita di reintegro può essere prelevata dall’esterno e opportunamente filtrata (e climatizzata, se richiesto) per garantire condizioni di lavoro sicure e una qualità impeccabile della verniciatura.
In che modo gli impianti di verniciatura gestiscono l'abbattimento dei Composti Organici Volatili (COV)?
Mentre i sistemi di filtrazione interni alla cabina (a secco o ad acqua) hanno il compito di trattenere la frazione solida e le goccioline di vernice (overspray), la componente gassosa costituita dai solventi e dai COV richiede uno stadio di trattamento successivo prima dell’emissione in atmosfera. A seconda delle concentrazioni e dei flussi, colleghiamo l’espulsione della cabina a impianti di abbattimento a carbone attivo (per adsorbimento dei solventi) o a sistemi di purificazione termica. Questo assicura il totale rispetto dei limiti di emissione imposti dal Testo Unico Ambientale (D.Lgs. 152/06).
Le cabine di verniciatura industriali richiedono componentistica e progettazione ATEX?
La necessità di una progettazione ATEX dipende esclusivamente dalla tipologia di prodotti vernicianti utilizzati. Nelle cabine dedicate a vernici a base acqua il rischio di atmosfera esplosiva è assente, quindi l’impianto si focalizza sul corretto bilanciamento dei flussi d’aria e sull’efficienza dei sistemi di filtrazione dell’overspray, a secco o a velo d’acqua. Al contrario, quando si utilizzano vernici a base solvente, la nebulizzazione dei prodotti impone una precisa zonizzazione del rischio. In questo caso, l’approccio ingegneristico prevede l’integrazione di componenti idonei — come ventilatori antiscintilla, motorizzazioni specifiche e illuminazione protetta — limitatamente alle aree interne e ai condotti di estrazione dove si concentrano i vapori infiammabili, mantenendo la massima sicurezza operativa.
Quali sono gli interventi di manutenzione fondamentali per garantire l'efficienza della cabina?
Per evitare cali di aspirazione e depositi di polvere sui pezzi, la manutenzione deve concentrarsi sulla gestione dei sistemi di abbattimento dell’overspray. Nelle cabine a secco è essenziale il controllo dei manometri differenziali per la sostituzione programmata dei filtri inerziali e dei post-filtri ad alta efficienza prima che si saturino. Nelle cabine a velo d’acqua, l’attività cruciale riguarda la pulizia della vasca di raccolta tramite la rimozione dei fanghi di vernice accumulati, l’ispezione dei filtri della pompa di ricircolo e il corretto dosaggio dei prodotti flocculanti per mantenere l’acqua pulita. Per entrambe le tecnologie, la pulizia periodica delle pareti interne e il controllo della tensione delle cinghie del ventilatore sono indispensabili per mantenere costante la portata d’aria nel tempo.
